應用:DYW,BYWZ5系列電力液壓塊式制動器是一種臥式安裝(相對于制動輪軸線為水平安裝)的制動器,主要用于門座式起重機和塔式起重機等回轉機構的減速制動。符合標準:DYW,BYWZ5系列制動器連接尺寸和技術要求符合JB/T6406-2006標準,制動力矩參數符合DIN15435標準。DYWZ5系列制動器連接尺寸和制動力矩參數符合GB6333-86標準,技術要求符合JB/T6406-2006標準。DYW和DYWZ5系列鼓式制動器配套符合GB3836.2的Ed系列隔爆型推動器。本
發布時間:2022-05-28
售前電話:0391-7543688
技術咨詢:15039157607
售后電話:0391-7435008
DYW,BYWZ5系列電力液壓塊式制動器是一種臥式安裝(相對于制動輪軸線為水平安裝)的制動器,主要用于門座式起重機和塔式起重機等回轉機構的減速制動。
DYW,BYWZ5系列制動器連接尺寸和技術要求符合JB/T6406-2006標準,制動力矩參數符合DIN15435標準。DYWZ5系列制動器連接尺寸和制動力矩參數符合GB6333-86標準,技術要求符合JB/T6406-2006標準。DYW和DYWZ5系列鼓式制動器配套符合GB3836.2的Ed系列隔爆型推動器。本系列適用ⅡA、ⅡB、ⅡC溫度組別為T1-T4組可燃?xì)怏w與空氣形成的爆炸性混合物場所。
▲ 聯鎖式退距均等裝置和瓦塊自動隨位裝置,可始終保持兩側瓦塊退距均等且無需調整,完全避免因退距不均使一側制動襯墊浮貼制動輪的現象;
▲ 主要擺動鉸點均設有自潤滑軸承,傳動效率高,壽命長,使用中無需潤滑;
▲ 制動彈簧在方管內布置并設有標尺,用戶可十分方便地讀出制動力矩值,免去測量和計算的麻煩;
▲制動襯墊為隔爆型襯墊,卡裝式整體成型結構,更換十分方便、快捷。
▲ 部采用本公司隔爆型推動器配套,動作靈敏,壽命長;
◆ 海拔高度:<2000m;
◆ 環境溫度:-20°C?+ 40°C;
◆ 相對濕度:≤90%;
◆ 工作制:間歇性(S3-60%)和連續(S1);
◆ 電源電壓:三相交流,AC380 50Hz (其他電源等級可按需要定制);
◆ 有特殊要求時在訂貨時協商確定。
DYW系列鼓式制動器:

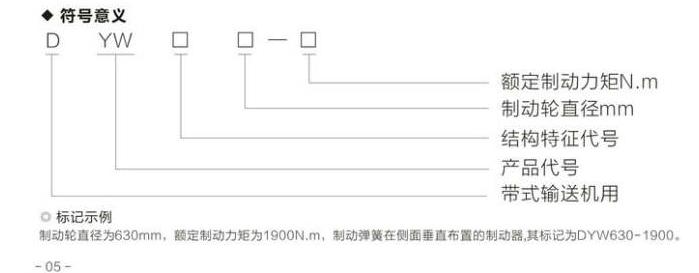

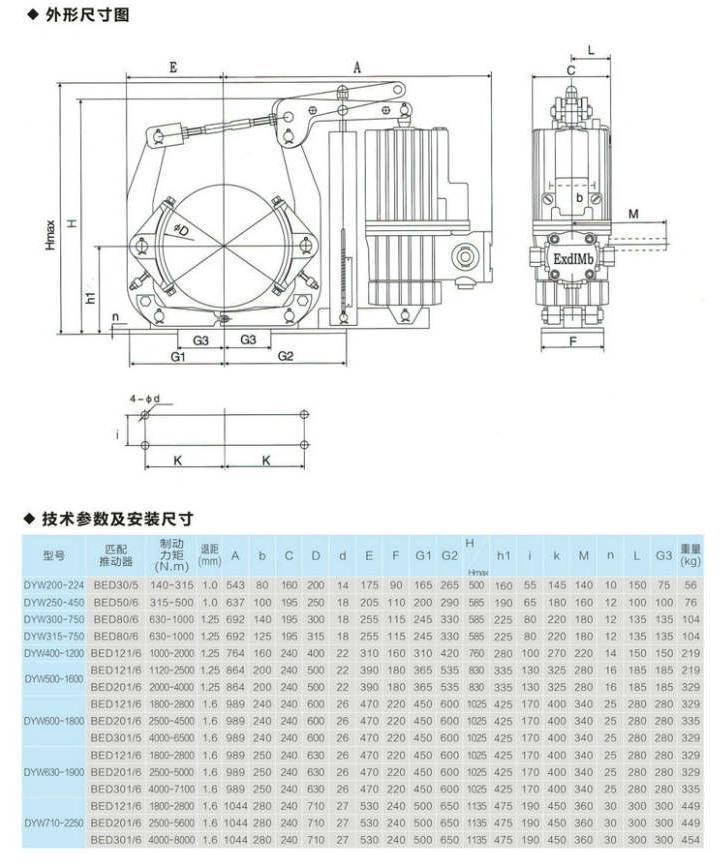

產品型號:DYW160-300、DYW200-300、DYW315-300(500、800)、DYW400-500(800、1250)、DYW500-800(1250、2000)
制動盤徑:160、200、250、315、400、500
制動力矩(Nm):80~4000
BYWZ5系列鼓式制動器:
產品型號:BYWZ5-160/30、BYWZ5-200/30、BYWZ5-250/30(50)、BYWZ5-315/30(50、80)、BYWZ5-400/50(80、1250)、BYWZ5-500/80(1250、200)、
制動盤徑:160、200、250、315、400、500
制動力矩(Nm):80~4000
